SF系列扇形閘門

扇形閘門廣泛應用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的控制裝置。
結構特點
結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況需要確定閘門的并啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30mm顆粒料、晶體料的下料輸送。
性能參數

適用介質	適用溫度	介質流速
晶體料、顆粒物料、粉狀物料	≤300℃	≤28/s

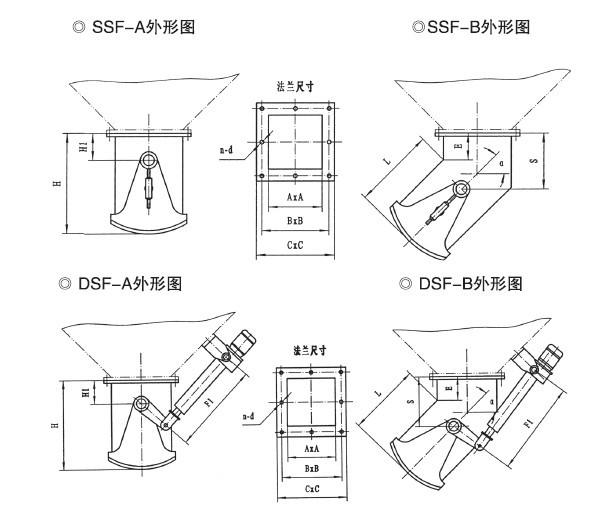

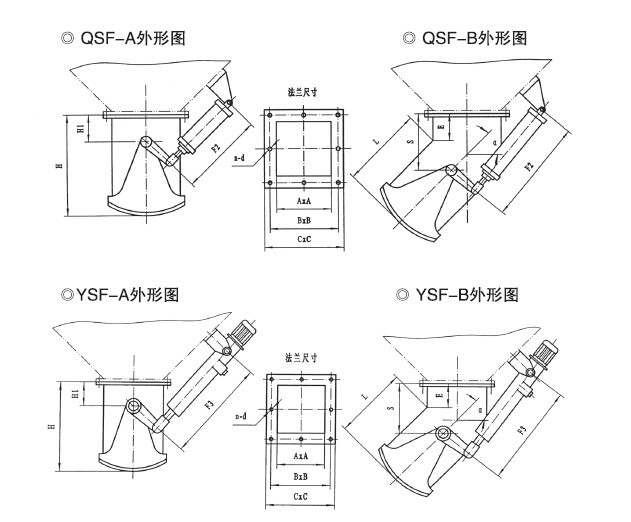

SF系列外形連接尺寸

A×A	400×400		500×500		600×600		700×700		800×800		900×900		1000×1000
B×B	455×455		555×555		655×655		755×755		855×855		955×955		1070×1070
C×C	500×500		600×600		700×700		800×800		900×900		1000×1000		1130×1130
H	480		560		620		720		800		880		960
H1	90		100		120		120		150		150		150
E	80		100		100		100		120		120		120
n-d	16-Φ12		20-Φ14		20-Φ14		20-Φ14		20-Φ14		20-Φ14		28-Φ18
F1	675		785		885		985		1120		1220		1320
F2	605		715		815		915		1020		1120		1220
F3	450		450		580		580		700		700		1225
a	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°
L	450	430	550	530	620	600	690	670	750	730	810	790	870	850
S	246	187	307	234	349	261	391	288	451	334	493	334	536	408
電動推桿	DTⅠA300-M P：0.37KW						DTⅠA500-M P：0.75KW				DTⅠA700-M P：0.75KW
氣動推桿	10A-5CBB80B						10A-5CBB100B				10A-5CBB125B
電液推桿	DYT300 P:0.37KW						DYT500 P: 0.55KW				DYT750 P: 0.75KW

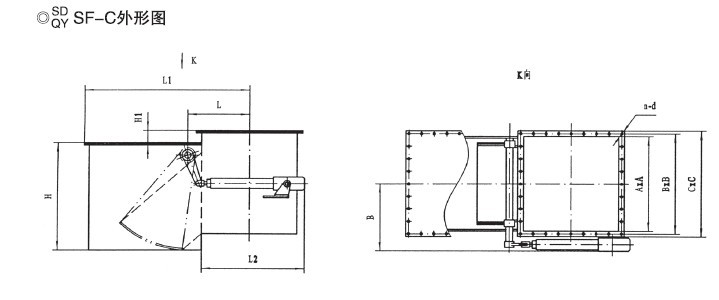

SF-C外形連接尺寸

A×A	400×400		500×500		600×600		700×700		800×800		900×900		1000×1000
B×B	455×455		555×555		655×655		755×755		855×855		955×955		1070×1070
C×C	500×500		600×600		700×700		800×800		900×900		1000×1000		1130×1130
H	480		560		620		720		800		880		960
H1	90		100		120		120		150		150		150
E	80		100		100		100		120		120		120
n-d	16-Φ12		20-Φ14		20-Φ14		20-Φ14		20-Φ14		20-Φ14		28-Φ18
F1	675		785		885		985		1120		1220		1320
F2	605		715		815		915		1020		1120		1220
F3	450		450		580		580		700		700		1225
a	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°	45°	60°
L	450	430	550	530	620	600	690	670	750	730	810	790	870	850
S	246	187	307	234	349	261	391	288	451	334	493	334	536	408
電動推桿	DTⅠA300-M P：0.37KW						DTⅠA500-M P：0.75KW				DTⅠA700-M P：0.75KW
氣動推桿	10A-5CBB80B						10A-5CBB100B				10A-5CBB125B
電液推桿	DYT300 P:0.37KW						DYT500 P: 0.55KW				DYT750 P: 0.75KW

工作原理
扇形閘門由本體、扇形閘板、軸、密封、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇形閘板復位，關閉截斷下落的物料。
使用說明
•安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必需加密封墊片，然后均勻鎖緊螺栓。
•運行時請辨清扇形閘板開關方向。執行機構請正確接線。
•若長期存放應使設備處于若閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。
訂貨須知
•選用訂貨時，請參照產品樣本注明產品規格、型號及技術參數（使用溫度、設備工況、介質性質等）。
•樣本所示產品圖例及表格中所列傳動裝置號為我公司普通基本配置，不帶任何相關配件．您若有特殊要求（防爆、戶外），請在合同中注明。
•表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
